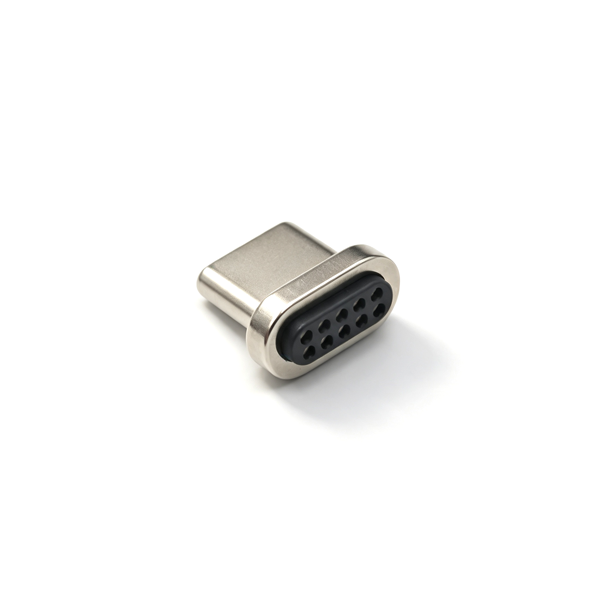

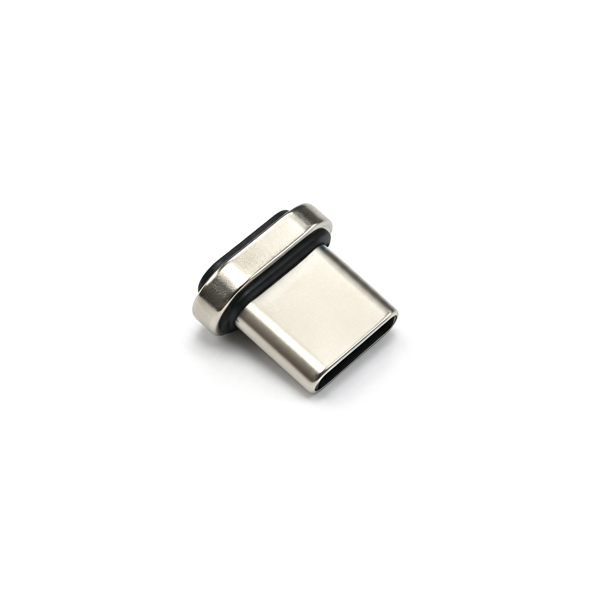

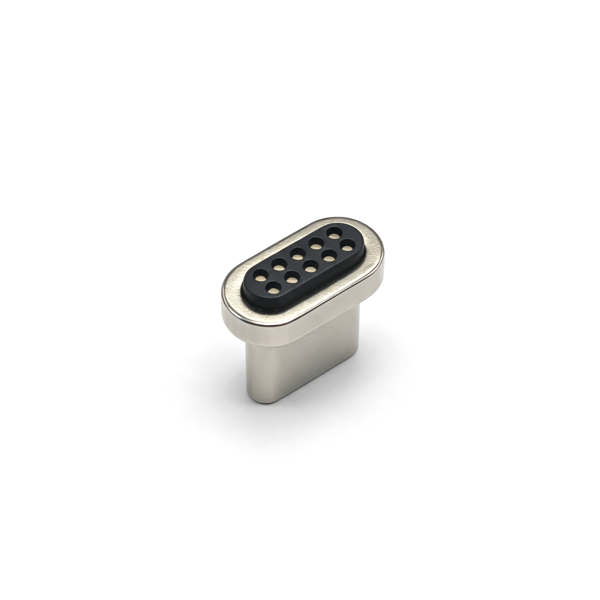

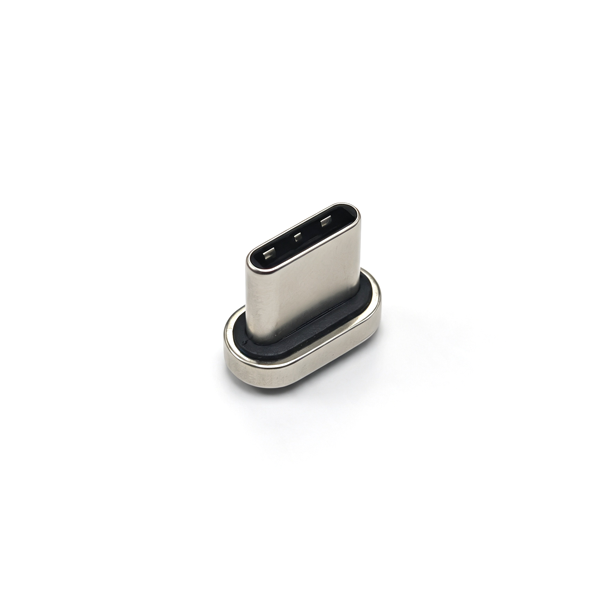

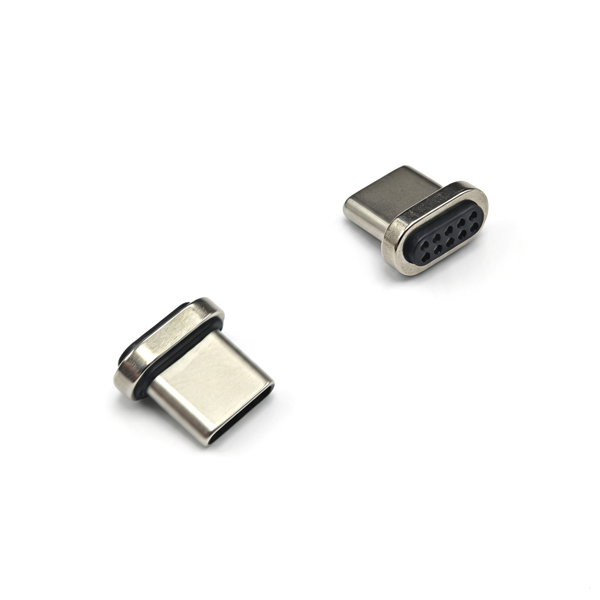

C251001A 椭圆磁吸公座 10PIN

核心优点

  • 强磁吸自动对位,盲插体验便捷高效:内置钕铁硼强磁铁,磁力≥8N,靠近即自动吸附对位,无需精确对准,单手即可完成插拔,适配桌面、车载、便携等高频插拔场景。

  • 5A大电流承载,满足快充供电需求:额定电流5A,搭配铜合金镀金端子,导电性能优异、接触电阻≤40mΩ,满足大电流快充与设备供电需求。

  • 10000次超长插拔寿命,稳定耐用:官方插拔寿命可达10000次循环,磁吸结构无机械磨损、损耗小,长期使用吸附力与导电性能稳定不衰减。

  • 超宽温工作范围,适配极端环境:工作温度-40℃~+105℃,耐高低温性能优异,适配工业设备、车载电子、户外装置等严苛工况。

  • 24小时盐雾防护,耐腐蚀抗氧化:除磁铁外部件可通过24小时盐雾测试,镀镍外壳与镀金端子抗氧化、耐腐蚀,长期使用不易生锈。

  • 钕铁硼磁铁镀镍处理,磁力持久稳定:采用钕铁硼永磁体并镀镍防腐蚀,磁力强且持久,不易退磁、不易生锈,保障长期可靠吸附。

  • UL94 V-0阻燃塑胶,安全可靠:主体采用UL94 V-0级阻燃耐高温塑胶,耐高温、阻燃、尺寸稳定,电气绝缘安全有保障。

  • 10PIN精简引脚,功能可靠紧凑:10PIN标准化引脚配置,结构紧凑、功能明确,适配磁吸充电、数据连接等主流应用场景。

全国客户服务热线:18922973271

产品详情
产品规格
注意事项
项目分类详细参数信息
产品型号C251001A
产品全称椭圆磁吸公座 10PIN
产品类型磁吸式连接器(公座),含TYPE-C端子,椭圆外形
磁力参数磁力 ≥ 8N(钕铁硼磁铁)
额定电气参数额定电流5A;接触电阻≤40mΩ;绝缘电阻≥100MΩ;耐电压AC 100V
机械性能参数磁力≥8N;插拔寿命10000次循环
环境参数工作温度-40℃~+105℃;盐雾测试24小时(磁铁除外)
核心材质外壳:铜合金镀镍;端子:铜合金镀金1u";卡钩:不锈钢;磁铁:钕铁硼镀镍;主体:UL94 V-0耐高温塑胶
引脚配置10PIN标准化引脚布局
阻燃等级UL 94 V-0

1. 电气性能参数

  • 额定电流:5A

  • 接触电阻:≤40mΩ

  • 绝缘电阻:≥100MΩ

  • 耐电压:AC 100V

  • 引脚配置:10PIN

2. 机械性能参数

  • 磁力:≥8N

  • 插拔寿命:10000次循环

  • 结构类型:椭圆磁吸公座,含TYPE-C端子

3. 环境参数

  • 工作温度:-40℃ ~ +105℃

  • 盐雾测试:24小时(磁铁除外)

4. 材料规格

  • 外壳:铜合金,表面镀镍

  • TYPE-C端子:铜合金,接触区镀金1u"

  • 卡钩:不锈钢

  • 磁铁:钕铁硼(NdFeB),表面镀镍

  • 主体塑胶:UL94 V-0耐高温塑胶(黑色)

  • 外壳体:UL94 V-0耐高温塑胶(紫色)

  • MD塑胶:UL94 V-0塑胶(黑色)

  • FR4板材

  • 磁铁保养规范:钕铁硼磁铁应避免长期处于超过80℃的高温环境,防止退磁失效;避免强磁场环境干扰,磁铁镀镍层破损后应及时更换,防止生锈影响吸附力。

  • 金属粉尘防护:磁吸结构易吸附金属碎屑、铁粉等异物,使用环境应保持清洁,定期清理吸附面,防止异物影响接触可靠性与吸附力。

  • 电流负载规范:严格按照5A额定电流使用,禁止长期超载运行,避免端子过热、塑胶加速老化,影响产品寿命与电气安全。

  • 插拔操作规范:磁吸吸附对位后避免横向强力掰扯或暴力拉扯,防止磁铁脱落、端子变形、卡钩损伤。

  • 盐雾测试说明:磁铁部件不参与24小时盐雾测试判定标准,在潮湿、腐蚀性环境中使用时应对磁铁部位加强防护。

  • 高温使用限制:工作温度上限105℃,避免长期超温使用导致塑胶件老化、变形,影响结构强度与绝缘性能。

  • 储存规范:存放于干燥、无尘环境,磁吸产品之间应避免直接相互吸附碰撞,并与铁磁性物品分开存放,防止磕碰损伤。

  • 运输防护规范:运输时避免与金属件混放、剧烈震动,防止磁铁脱落或壳体损伤。
